1) 재료

가. 피벗형 받침철물의 재료는 표 2에 적합하거나 이와 동등 이상의 기계적 성질을 가진 것을 사용해야 한다. <표 2> 피벗형 받침철물의 재료 구성 부분 재         질 강  재 알루미늄합금재 받이부  KS D 3503(일반구조용 압연강재)의 SS330 KS D 6759(알루미늄 및 알루미늄합금 압출형재)의 A 6061S 지지부  KS D 3503(일반구조용 압연강재)의 SS400 볼트·너트  KS D 3503(일반구조용 압연강재)의 SS330 나사부  KS D 3503(일반구조용 압연강재)의 SS330 조절너트  KS D 4302(구상 흑연 주철품)의 GCD450-10 나. 피벗형 받침철물의 각부는 현저한 손상, 변형 또는 부식이 없어야 한다.

2) 구조

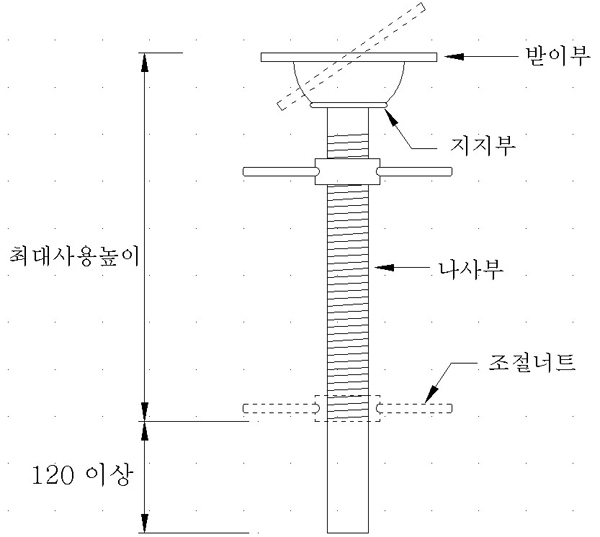

피벗형 받침철물은 받이부, 지지부, 나사부, 조절너트 및 이를 결합하기 위한 볼트, 너트가 있어야 하며 다음 각 목과 같이 한다. [그림 3] 피벗형 받침철물 가. 받이부의 경사각도는 수평을 기준으로 0°에서 45°까지의 범위에서 조절이 가능해야 한다. 나. 받이부의 판두께는 5.4㎜ 이상이어야 하며, 그림 4와 같이 지름 12㎜ 이상의 볼트, 너트구멍 2개 이상과 지름 4㎜ 이상의 못구멍 2개 이상이 있어야 한다.

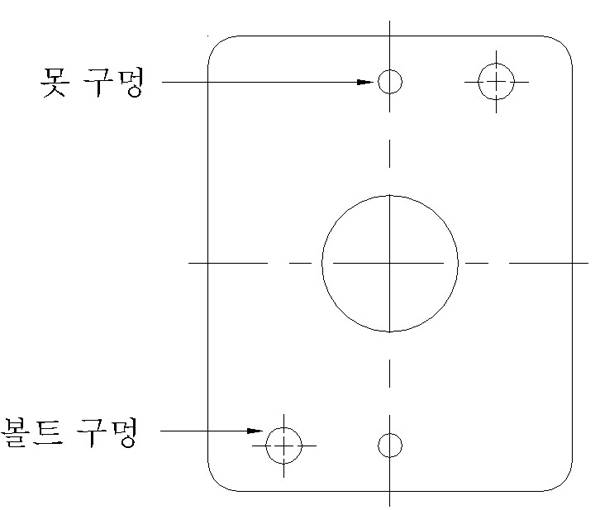

[그림 4] 피벗형 받침철물의 받이부(참조그림) 다. 삽입길이는 120㎜ 이상이어야 하며, 이 구간을 조절너트가 작동하지 못하는 구조로 해야 한다. 라. 조절너트의 길이는 30㎜ 이상이어야 한다.

3) 성능

피벗형 받침철물의 압축하중은 40,000N 이상이어야 한다.

4) 시험

피벗형 받침철물의 압축 시험은 그림 6과 같이 시험용 부착지그, 강관지그를 사용하여 피벗형 받침철물이 최대사용높이 및 최대사용각도가 되도록 결합한 뒤 압축하중을 가하여 하중의 최대값을 측정한다.(피벗형 받침철물의 시료를 시험용 부착 기구에 장착하는 볼트와 너트의 조임은 31,000N·㎜로 해야 하고, 재하 속도는 분당 8㎜ 이하로 한다) 단위 : ㎜ [그림 6] 피벗형 받침철물의 압축시험
